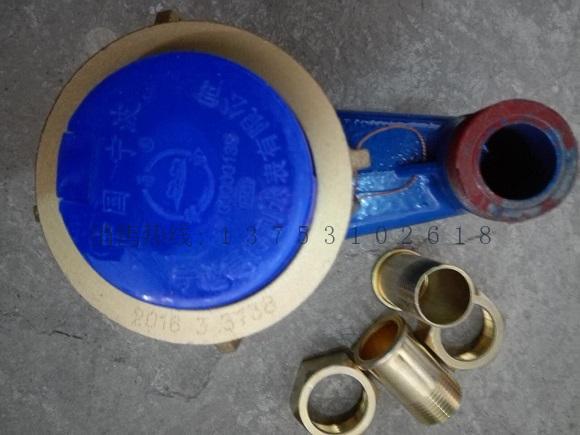

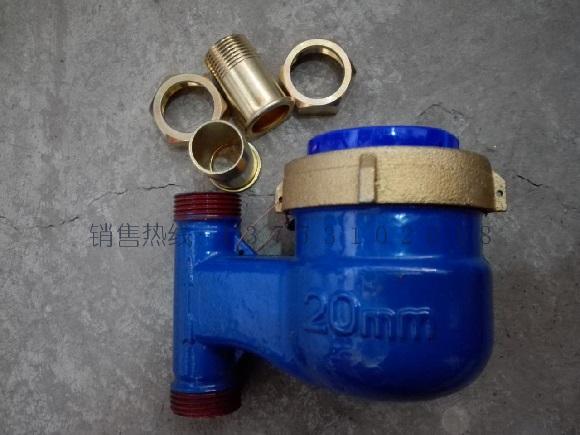

旋翼立式水表LXSL-20 產地寧波
用途 :
記錄流經自來水管道飲用冷水的總量。
使用條件 :
溫度等級：T30
壓力等級：MAP10
壓力損失等級：ΔP63
上游流場敏感度等級：U5
下游流場敏感度等級：D0
壓力等級：MAP10
壓力損失等級：ΔP63
上游流場敏感度等級：U5
下游流場敏感度等級：D0
最大允許誤差 :
a）低區（Q1≤Q＜Q2）最大允許誤差為±5%
b）高區（Q2≤Q≤Q4）最大允許誤差為±2%
b）高區（Q2≤Q≤Q4）最大允許誤差為±2%
特點和主要技術參數 :
特點：
本系列水表為立式水表，采用垂直安裝,宜作民用分表,且安裝費用低、安裝方便。本水表技術參數符合國家標準GB/T778.1～3-2007（ISO4064-1～3:2005,IDT）的規定。”
注：
1.本系列水表有C型、E型、F型可供選用。
2.本系列水表可提供熱水表。（除LXSL-F）
主要技術參數：
型號 | 公稱口徑 mm | 常用流量 Q3 (m3/h) | Q3/Q1 | 過載 流量 Q4 (m3/h) | 常用 流量 Q3 (m3/h) | 分界 流量 Q2 (L/h) | 最小 流量 Q1 (L/h) | 最小讀數Min | 最大讀數 Max |
m3 | |||||||||
LXSL-15 | 15 | 2.5 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.0001 | 99999 |
100 | 40 | 25 | |||||||
LXSL-20 | 20 | 4 | 80 | 5 | 4 | 80 | 50 | ||
100 | 64 | 40 | |||||||
LXSL-25 | 25 | 6.3 | 80 | 7.875 | 6.3 | 126 | 78.75 | ||
100 | 100.8 | 63 | |||||||
